欢迎进入四川远达通途公路材料科技有限公司网站!

服务热线 13808078773

首页 > 产品展示 > 公司产品

公司产品
沥青再生剂

产品详情
在线询价

产品特点及使用功效

LKJ型再生剂加热拌合时,受热不挥发损失、不裂解,耐热温度为200—250℃;

LKJ型再生剂采用石油化工原料以及炼厂废料调配而成;

LKJ-I型再生剂主要用于沥青老化程度较高、使用年限较长、并且含少量SBS沥青路面材料的再生产

LKJ-II型再生剂主要用于沥青老化程度较低、使用年限较短的沥青路面材料的再生产;

LKJ-III型再生剂主要用于老化前沥青质量有缺欠的(如延度偏低、软化点偏低、针入度偏大)、使用年限较短的沥青路面材料的再生;

LKJ-IV型再生剂主要用于老化前沥青质量有缺欠的(如延度偏低、软化点偏低、针入度偏大)、使用年限较短并且筑路时所用沥青不统一、2—3次重新罩面的沥青路面材料的再生;

LKJ-V型再生剂主要用于老化程度适中的A级路、国道、高速公路路面材料的再生产

LKJ-VI型再生剂主要用于A级路、高速公路等SBS路面材料的再生;


使用上述六种型号的再生剂可使乡路、省路、国道、A级公路以及高速公路的废旧沥青理化指标重新恢复至JTGF40-2004标准中的70号或90号沥青的要求,并且可保证再生后的废旧沥青通过混合料实验测试;同时可保证使用再生沥青铺筑的再生路面使用年限与新鲜沥相当。


使用方法及用量

厂拌热再生(拌合机应采用热风或壳层加热)时,将废旧沥青混合料加热至所需温度,将所选择的LKJ型再生剂与所补充的新鲜沥青同时加入到废旧沥青拌和装置中,也可将再生剂喷洒入已加热一定温度的废旧沥青混合料中,加热拌和一定时间(拌和时间比常规拌和时间多出10—15秒),出料后即可用于铺筑沥青路面。

LKJ型再生剂用量需根据沥青的老化程序以及原沥青型号由实验室测试确定,一般情况下,用量范围为6—12mass%(占废旧沥青质量的百分数)。


产品毒性及防护

本产品略有重油及原油气味,对皮肤略有刺激作用,低毒,使用时应戴好防护用品,避免与皮肤接触,不慎沾后用肥皂水、洗涤剂等清洗。


产品包装及储运

LKJ型再生剂属丙级可燃液体,可采用镀锌桶(200KG)、大孔径塑料桶包装,有罐储能力的用户也可以采用槽车装运。本产品应密封保存,储存于阴凉通风仓库或储罐内。应注意与酸类及氧化剂分仓存放,应远离火种及热源,防止日光暴晒。


废旧沥青回收方法

废旧沥青混合料中的废旧沥青采用溶剂抽提方法回收,其主要方法如下:

1、  首先,称取一定量的废旧沥青混合料,选择合适的溶剂,浸泡至少6小时,使废旧沥青混合料中的沥青完全溶解于所用溶剂;

2、  然后将溶液相倾倒于溶器中,加热至一定温度,采用真空过滤方法,将矿粉等固体颗粒滤除;

3、  再采用蒸馏法蒸出溶剂,得到含有少量溶剂的废旧沥青,再在一定条件下真空干燥2小时,得到废旧沥青;

4、  上述操作重复2—3次,其目的是将旧料中的沥青全部回收;

5、  计算废旧沥青混合料中的废旧沥青回收率。


废旧沥青的评定指标及方法

按照公路沥青路面施工技术规范(JTGF40-2004),对实验室所回收的废旧的沥青测试针入度、延度、软化点、以此来判明废旧沥青的老化程序,给废旧沥青再生提供信息。针入度、延度、软化点分别按照JTGF40-2004中T0604、T0605、T0606方法确定。例如,沈阳机场路废旧沥青混合料所回收的废旧沥青的测试结果如表1所示。

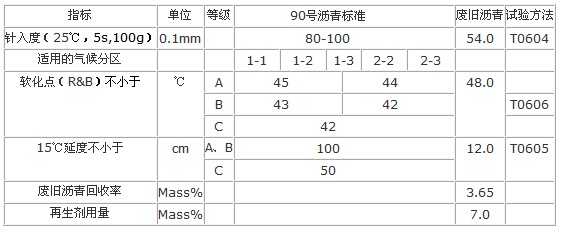

表1 公路沥青路面施工技术规范(JTGF10-2004)

道路石油沥青技术要求90号沥青标准与沈阳机场路回收废旧沥青主要指标

沥青再生剂


废旧沥青再生机理及再生方法

1、  废旧沥青再生机理

根据沥青组分调节理论,废旧沥青的性能下降是因为沥青四组分的配伍性改变所致,只有沥青中所含油分(饱和分与芳香之和)胶质、沥青质的比例符合一定量的关系时,沥青才会具有很好的性能。通过对多种沥青组分的分析表明,质量性能优良的沥青,其组分大致比例应为(mass%):饱和分13—31%,芳香分31—60%,胶质19—39%,沥青质6—15%,蜡含量<3%。

“组分调节理论”就是从化学组分的移行出发,沥青老化后,由于沥青化学组分的移动出发,某些组会分偏多,而某些组会分偏少,导致各组分间比例不协调,所以致使沥青路用性能降低、路面老化破损。通过添加再生剂的方法重新改变废旧沥青中四组分的配伍性,可以使废旧沥青恢复到老化前的性质。从废旧沥青再生机理也可以看出:要使老化的沥青的组分进行比较后,向老化沥青当中加入所缺少的组分(即添加沥青再生剂),使老化沥青组分重新协调的同时也使其性能恢复如初,从而达到再次利用的目的。

2、  废旧沥青再生法

称取一定量的回收废旧沥青,根据沥青的老化程度选择适宜型号的再生剂,加入一定量的再生剂,考察、确定加剂量(如沈阳机场路LKJ-III型再生剂的加剂量见表1),使其理化指标恢复至JTGF40-2004标准中的70号或90号沥青的要求。

例如,沈阳机场路再生沥青理化性质的测定结果如表2所示。

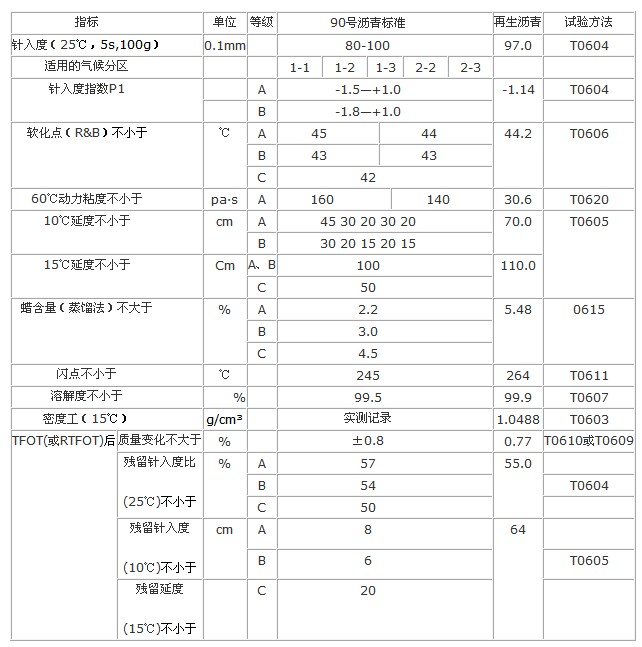

表2 公路沥青路面施工技术规范(JTGF40-2004)


道路石油沥青技术要求90号沥青标准与沈阳机场路再生沥青指标

公路沥青路面施工技术规范


产品物性指标:

辽宁石油化工大学和抚顺远达石油化工助剂有限公司与辽宁省交通科学研究院共同研发的LKJ再生剂共有六种型号,分别为LKJ-I型、LKJ-II型、LKJ-III型、LKJ-IV型、LKJ-V型、LKJ-VI型。其物性分别见表3-表8。

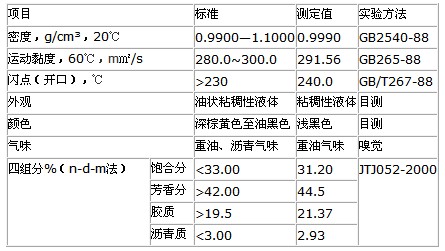

表3  LKJ-I型废旧沥青再生剂企业标准A/FY001-2010

型废旧沥青再生剂企业标准

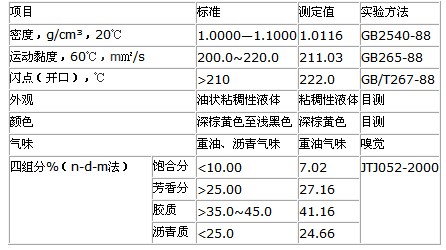

表4 LKJ-II型废旧沥青再生剂企业标准A/FY002-2010

表4 LKJ-II型废旧沥青再生剂企业标准A/FY002-2010

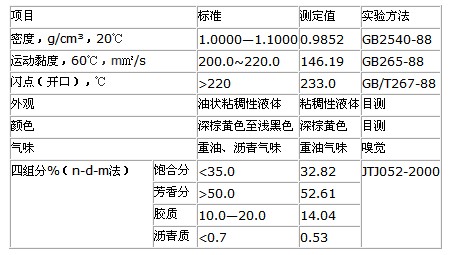

表5 LKJ-III型废旧沥青再生剂企业标准A/FY003-2010

表5 LKJ-III型废旧沥青再生剂企业标准A/FY003-2010

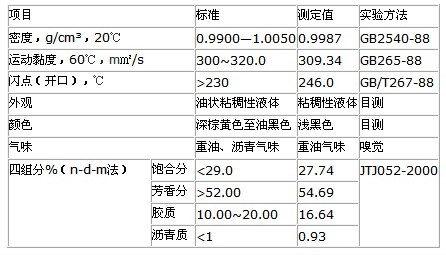

表6 LKJ-IV型废旧沥青再生剂企业标准A/FY004-2010

型废旧沥青再生剂企业标准

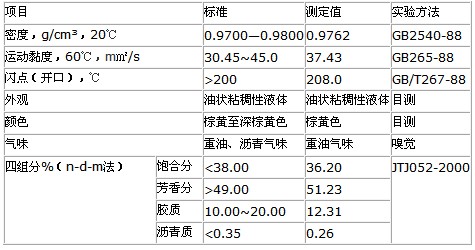

表7 LKJ-V型废旧沥青再生剂企业标准A/FY005-2010

型废旧沥青再生剂企业标准


表8 LKJ-VI型废旧沥青再生剂企业标准A/FY006-2010

表8 LKJ-VI型废旧沥青再生剂企业标准A/FY006-2010

mdSOStcABTr2rl1lYhewP+1VFJaHr1t9Iu5yeg/rXNwdX7xAoDFiiAo0hWjuCWvNQKcobInlrVO9F/7FeT07NNDc1fjcX809nfVLGGfapOuaErwTohk53w==
